膜片式

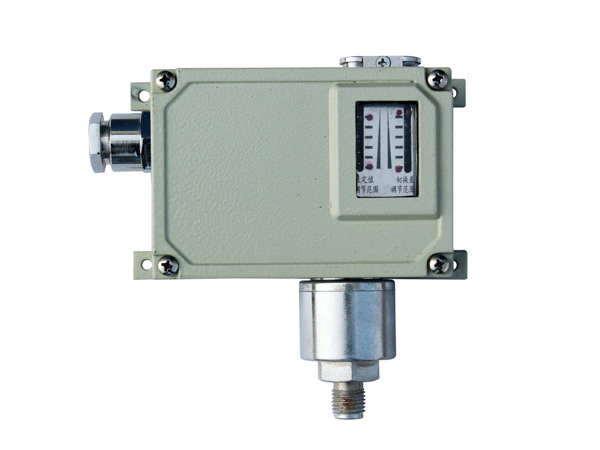

采用膜片式傳感器和無泄漏活塞式的傳感器二種型式，D500/18D膜片式傳感器可用于空氣等中性氣體和潤滑油，輕燃油等液體介質?？刂破鞯脑O(shè)定值可調，調節范圍—0.1……1.6MPa。
特點
可用于真空
本控制系統是超小型設計，允許開關動作頻率較高100次/分且抗振性特別好。
工作粘度：<1×10-3m2/s
開關元件：微動開關
環境溫度：-25～55℃
介質溫度：-25～80℃
外殼防護等級：IP54（符合DIN40050，與GB4208中IP54相當）
安裝位置：壓力接口垂直向下（允許傾斜150）
抗振性能：Max:100m/s2
重復性誤差：≤2.5%
觸點容量：AC 220V 6A（阻性）
（若有特殊要求，可參見我廠編制的應用手冊介紹）
核電1E級
控制器采用波紋管式傳感器，可用于腐蝕性氣體和液體介質，控制器設定值可調，調節范圍-0.1～6.3MPa。
特點
抗地震：滿足大亞灣核電站及秦山二期工程要求
耐老化：在45℃環境溫度下工作壽命達10年
耐幅照：耐幅照劑量達2×104 Gy
耐腐蝕
工作粘度：<1×10-3 m2/s
開關元件：微動開關
外殼防護等級：IP66
環境溫度：-40～50℃
介質溫度：0～120℃
抗振性能：40m/s2
重復性誤差：≤1%
觸點容量：AC 220V 6A （阻性）
□ 規格
船用膜片
可作為無侵蝕氣體和液體壓力到達極限值時的信號裝置，或作為壓力調整器的電路接觸開關之用。
控制器體積小，重量輕，適用于飛機，船舶，車輛密集安裝的要求，且具有調整動作壓力，方便控制準確可靠，可直接安裝于現場管道上等優點。
控制器不適用下列情況
對鋁及銅有侵蝕性的介質。
大粘度或能結晶介質，壓力有劇變的介質。
技術要求

技術特點
國產壓力控制器能夠適合各類工業現場，能夠理想的替代國外同類產品。
且性能穩定可靠精度：±0.5 % 重復性：± 0.5. %
結構簡單，無可拆卸部件
SPDT或DPDT輸出；鑄鋁外殼（特殊外殼可訂做），可選防爆；
多種壓力及電氣接口可選量程:0~40Mpa可選。
技術規格
測量介質：無腐蝕作用的氣體、液體或蒸汽等
外殼：壓鑄鋁，環氧樹脂涂層，帶密封墊圈的外蓋
設定點精度：±0.5%
切換差：分為可調和不可調兩種（參考選型數據表）
重復性誤差：<1%
壓力接口：標準M20*1.5螺紋（可根據現場需要，特殊定制）
電氣接口：M20*1.5 螺紋接口（可根據現場需要，特殊定制）
開關輸出：一個單刀雙擲（SPDT）輸出（開關可接'常開型'或者“常閉型”）
環境溫度;-40℃~+85℃（其他溫度可用遠傳）
環境濕度：5%~95%
使用壽命：105次循環
抗振性： <Max.2g
外殼保護等級：IP66
國內現狀
由于國內工業日益增多，導致壓力控制器市場逐漸泛濫，民用工用使用情況混合。
事實上，要生產出優的壓力控制器并不是一件很簡單的事。首先是選材，其次是生產過程的工藝控制；質量精度較差控制器普遍表現在結構形式上面，純觸點表現為精度較差?？刂破鲃?dòng)作呆滯不給出信號，民用控制器做工業使用，使用周期短，性能不穩定，耐壓低。
如果希望壓力控制器安裝后能可靠的工作，一定要挑選正規的廠家購買。
安裝
編輯

　　1、選用控制器最好使預定設定值位于控制器設定值調節范圍的中間部分。一般為調節范圍的20[%]~80[%]。
　　2、控制器要安裝在室外時，應給予足夠的防護，以免受環境溫度的劇烈變化，陽光直接輻射，腐蝕性氣體或水的滲入。
　　3、安裝電纜時，應選擇合適的電纜外徑，并將電纜引入處的壓緊的螺母擰緊，以免電纜松動，并防止水或灰塵的滲入。
　　4、對于有壓力峰值及脈沖壓力的受控液體介質，可在控制器的接口上安裝一個壓力沖擊阻尼器，以消除不利影響。
　　5、通斷電流不能大于額定值。
　　6、安裝（或拆卸）控制器時要特別注意：
　　1） 安裝（或拆卸）必須用扳手夾持傳感器的平面部份，絕對防止傳感器和開關殼體發生相對轉動。
　　2） 當傳感器接口為內螺紋時，管道接頭旋入傳感器內深度不可超過12mm。
調整方式

例一
選用型號D504/7DZ訂貨號為0817308的壓力控制器，要求將壓力上升至1.5MPa（上切換值）發出觸點信號，其操作步驟參見下述。
　　打開蓋板，將電纜穿過電纜接口接入端子板中，電纜另一頭接上萬用表。
順時針旋動設定值調節螺桿，使設定值由大變小，直至開關觸點在1.5MPa處切換。
旋緊鎖緊器，調節壓力校驗臺的壓力，使壓力在1.5MPa上下來回變化，檢驗壓力上升時，觸點的切換值是否是1.5MPa，此值即為要設定的上切換值。其對應的下切換值應是1.5MPa
減去切換差0.9MPa（左右），即為0.6MPa（左右）。
例二
選用型號D504/7DZ訂貨號為0817708的壓力控制器，要求將壓力下降至5MPa（下切換值）發出觸點信號，其操作步驟參見下述。
　　開鎖緊器，將產品旋入壓力校驗臺的螺紋接口上，注意必須用扳手夾持傳感器的平面部份，絕對防止開關殼體和傳感器發生相對轉動。
　　將壓力加至5MPa，此值可從標準壓力計中讀出。
　　逆時針旋動設定值調節螺桿，使設定值由小變大，直至開關觸點在5MPa處切換。
　　旋緊鎖緊器，調節壓力校驗臺的壓力，使壓力在5MPa上下來回變化，檢驗壓力下降時，觸點的切換值是否是5MPa，此值即為要設定的下切換值。其對應的上切換值應是5MPa加上切換差1.5MPa（左右），即為6.5MPa（左右）。
